1.1. 背景意義

        近年來，隨著無人機在安防、巡檢、植保、航拍等領域的廣泛應用以及國家政策對低空空域的逐步開放，“低慢小”無人駕駛航空器呈爆發式發展。 以“大疆”為代表的無人機造價低廉、操控簡便、種類繁多、自動化程度高，而且能攜帶爆炸物、危險物、高分辨率攝像頭等,此類“低慢小”目標具有較強的突發性,對于軍港、機場、核電站、變電站、能源要地、領導住地、大型活動等要地安全帶來嚴峻挑戰,對國家和人民的公共安全構成了嚴重的威脅。目前我國很多能源大型場站，還未對低空安全風險采取任何防護措施，存在較大的安全隱患。沙特阿美石油公司主要石油設施遭襲事件使我們看到，現代社會運行高度依賴脆弱性很強的關鍵基礎設施，關鍵基礎設施一旦遭到破壞或出現失能現象，將會給國家安全和社會穩定帶來災難性影響，統籌規劃和加強石油石化系統治安反恐防范重點目標無人機防御工作必要且急迫。

1.2.文件依據

   2018年9月15日，公安部發文《關于購置無人機偵測反制裝備的指導意見》（688號）要求各地要主動向黨委、政府匯報，積極籌集并強化無人機預警反制裝備經費保障，強調重點考慮以下區域：黨政軍政治核心區，首長駐地，外事活動和其他重大安保任務涉及的警衛點線周邊，重大活動舉辦場所，核電站、煉油廠、儲油庫等易燃易爆危險區。

根據《石油石化系統治安反恐防范要求》六部文件：

第一部分：油氣田企業；

第二部分：煉油與化工企業；

第三部分：成品油和天然氣銷售企業；

第四部分：工程技術服務企業；

第五部分：運輸企業；

第六部分：石油天然氣管道企業。

之規定，反無人機主動防御系統必須滿足下列要求：

(1)信號發射功率應小于或等于10毫瓦。

(2)系統應能自動24h持續工作無需人員值守。

(3)系統應獲得國家認可的防爆合格證。

1.3. 方案概述

       因為在實施反無人機作戰時長時間開啟導航干擾誘騙以半徑1km以內的區域會導致周邊導航設備的信號丟失，所以要“先探測再反制”。針對無人機主動防御設備對周邊區域造成的影響及危害，我們建議安裝除無人機主動防御系統外，安裝無人機探測系統。目的在于主動防御系統在常態化待機時，不產生導航誘騙信號便不會對周邊區域造成嚴重危害。園區內7*24小時開啟AOA無人機探測設備實現多重探測，全方位無死角對園區內空域進行監測。

2.1. 方案背景

   對于石油石化系統而言，無人機的侵擾主要存在以下安全隱患：一是通過無人機獲取石油石化系統的具體情況，造成商業秘密泄露；二是被別有用心的人甚至恐怖分子利用，作為破壞石油石化系統的偵查、襲擊手段；三是油氣區的重點設備在加工過程中具有易燃易爆氣體，無人機抵近飛行可能引發意外爆炸和燃燒，造成重大人員傷亡或經濟損失。為防止無人機對石油石化系統造成重大危害，我公司以“先探測再反制”為主要設計理念的解決方案。

2.2. 導航欺騙式干擾技術

       采用GPS/GLONASS等欺騙式干擾技術，重點突破生成式欺騙干擾技術、基于目標探測的導航誘導技術等關鍵技術，實現對無人機欺騙和有效拉偏；采用高精度時間同步方法、高精度實時控制偽距和多普勒實時控制欺騙信號發射功率，快速(2s)有效替代正常衛星信號，實現欺騙的目的。

2.3. 無人機主動防御系統工作原理

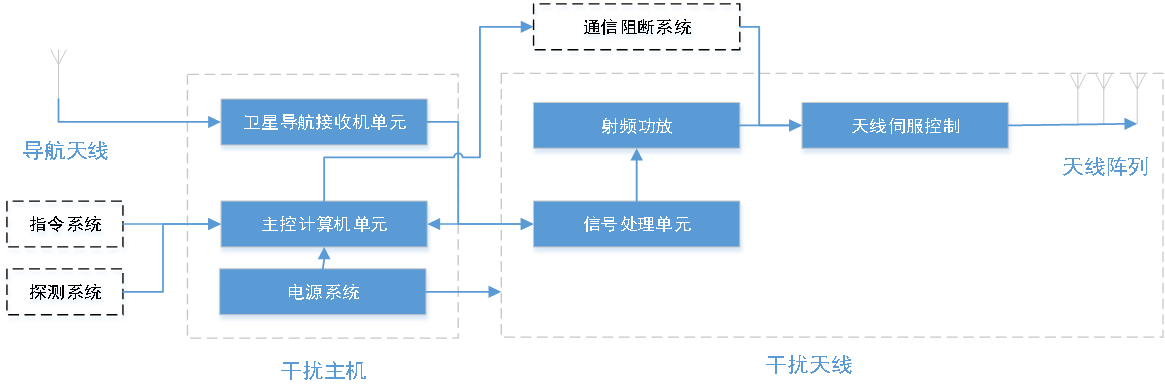

       無人機主動防御系統由控制系統和干擾設備兩部分組成，無人機主動防御系統隨時接收探測系統發送過來的黑飛無人機信息，判斷是否有害，或者接收外部擊毀指令，則由睡眠工作模式喚醒為正常工作模式，衛星導航接收機接收正常衛星信號，獲得當前星歷、時間和衛星原始觀測量。主控模塊計算判斷無人機飛行目的地和出發點，同時規劃欺騙路徑，將上述信息傳遞給信號處理單元，信號處理單元根據星歷、時間、原始觀測量和當前拉偏目標點，生成欺騙式衛星信號，衛星信號經過調制、濾波放大處理后，由天線陣列發送到目的無人機。

       其中主控單元采用嵌入式計算機，運行主控軟件R1,能夠接收探測系統發送的目標探測信息，實時計算無人機飛行目的地和起飛位置，輔助判斷無人機是否有害，并根據指令系統下達的擊毀指令，開啟整個干擾機。主控單元還具有干擾路徑規劃、實時生成干擾位置點；干擾功率計算功能，根據目標位置實時調整干擾功率，達到最佳干擾工作狀態。

       衛星導航接收單元用于接收GPS、GLONASS等衛星信號，經過下變頻處理和AD轉換，對三路衛星信號進行捕獲跟蹤、定位解算，得到當前位置的衛星星歷、精確UTC時間、衛星原始觀測量和當前干擾點位置信息。將上述信息發送給信號處理單元，并對信號處理單元進行精確時間同步處理。

       信號處理單元根據衛星導航接收單元和主控單元傳遞的信息，實時調整偽距和多普勒，生成高精度導航信息，以使當前位置信息調整到欺騙位置點，根據需要調整發射功率，進行偽碼調制和載波調制，經過上變頻和濾波處理，發射欺騙衛星信號。

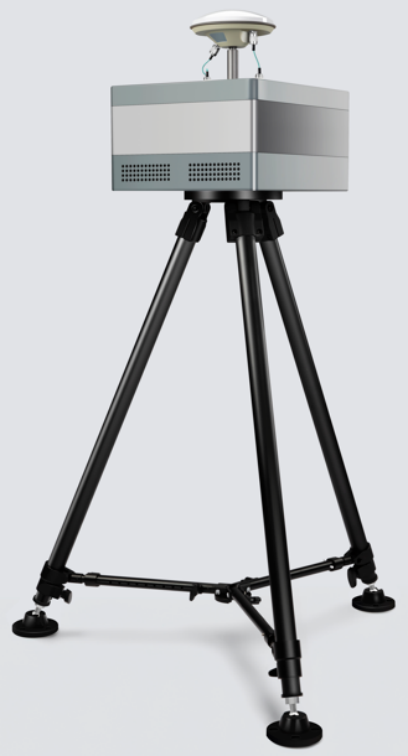

設備主要參數如下：
